氮氧化物傳感器由傳感探頭和電控模塊組成，可測量柴油車尾氣中氮氧化物（NO和NO2等氮氧化物的混合物）的濃度 及氧氣濃度，廣泛用于柴油機發動機的SCR（選擇性催化還原技術）系統中, 實現NOx的閉環控制或者柴油發動機的車載診斷。
氮氧化物調理芯片MY9706具有集成度高，測量精度高，響應速度塊，可靠性高等優點。其ESD靜電特性已通過車規級HBM±7000V、CDM±2000V認證，高溫持久老化實驗已通過驗證。
MY9706基于高壓CMOS數模混合工藝，內部集成了多路電極驅動、多路信號的采集、放大、模數轉換及數字補償處理等功能，?通過SPI總線與MCU通信，用于各種氮氧化物處理設備和監測傳感系統中。
產品特性
– 工作環境溫度：-55~125℃
– 氮氧濃度量程：0ppm~3000ppm
– 氮氧濃度分辨率：0.1ppm，14bit ADC輸出
– 測量精度：
| 氣體 | 濃度范圍 | 精度 |
| NOX | 0~100ppm | ±10ppm |
| 101~500ppm | ±10% | |
| 501~3000ppm | ±20% | |
| O2 | 0%~21% | ±0.2% |
– 工作電壓：5V
– 平均功耗：16.2mA
– ESD：HBM±7kV，CDM±2kV
– 傳輸協議：SPI
應用領域
柴油發動機尾氣排放SCR系統（國Ⅳ、國Ⅴ、國Ⅵ排放標準）
汽油發動機尾氣處理系統
電廠脫硫脫硝檢測與控制系統
氮氧傳感器陶瓷芯片監測系統
其他氮氧測試平臺
產品封裝及尺寸
| 型號 | 封裝 | 尺寸 |

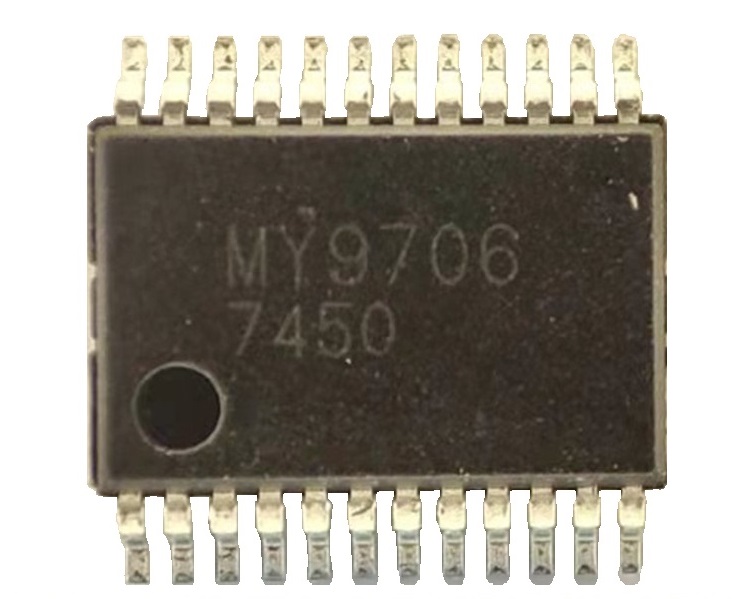

| MY9706 | SSOP24 | 8.5*5.3*1.5mm |
