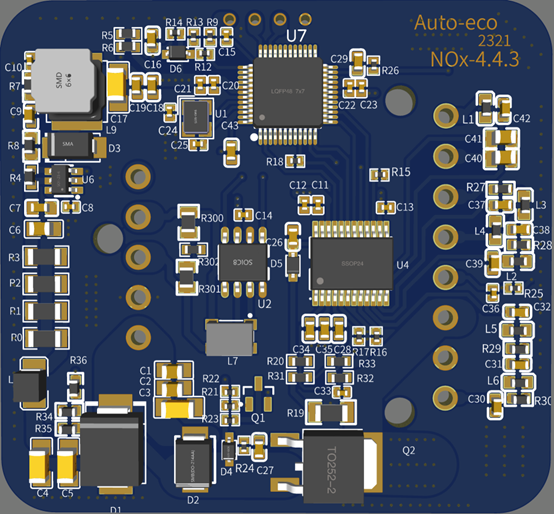

氮氧傳感器控制板介紹

使用對象：

外貿款：汽油乘用車，柴油乘用車，輕型卡車，重型卡車。

內銷款：柴油乘用車，輕型卡車，重型卡車。

國四、國五控制邏輯 ECU <——后氮氧傳感器

國六控制邏輯ECU（閉環控制）<——前氮氧傳感器、后氮氧傳感器

氮氧傳感器是柴油車SCR后處理系統中最關鍵的部件之一，提供氮氧傳感器控制板解決方案，核心零部件均是國產化。通過電控單元對氮氧陶瓷傳感 器的精密閉環控制及高精度的信號調理與測量電路，能夠準確地進行動態氮氧分子濃度檢測， 實現了柴油車尾氣氮氧化合物的高精度測量。使用CAN接口可直接對接ECU單元，完全兼容 SAEJ1939協議，系統響應時間短，實際氮氧測量精度可達到±10ppm。氮氧電控板配合氮氧陶 瓷傳感器可應用于國內主機廠柴油車SCR系統尾氣氮氧檢測。同時公司產品也可應用于國外柴 油車SCR系統尾氣氮氧檢測。

氮氧傳感器技術指標

• 供電極限電壓：7V ~ 60V
• 工作電壓：8V~36V
• 平均電流：0.9A（12V） 0.42A（24V）
• 電控工作溫度:-40~105C
• 氧濃度量程:0%~21%;
• 氮氧濃度量程：0ppm ~ 3012ppm
• 分辨率：0.000514%
• 分辨率：0.05ppm
• 數據更新間隔:50ms（250K） 10ms（500K）
• 探頭芯片接口(兼容 CONTINENTAL)：8針接口連接NOx傳感器芯體
• 外部接口(兼容CONTINENTAL) ：5 針接口連接 ECU
• 通信方式:CAN ; 最低電壓-3V，最高電壓30V
• 傳輸協議:SAEJ1939（兼容國內卡車協議）數據格式:(兼容 CONTINENTAL)

-傳輸速率:250K 波特率

-幀格式:：擴展幀

-可定制

自診斷功能:

• ?供電異常監測
• ?加熱器異常監測
• ?氧氣數據異常檢測
• ?氮氧數據異常檢測
• 開斷路異常檢測

提供配套老化、標定和檢測設備。及全流程技術支持，輔助客戶量產。
